產品概述

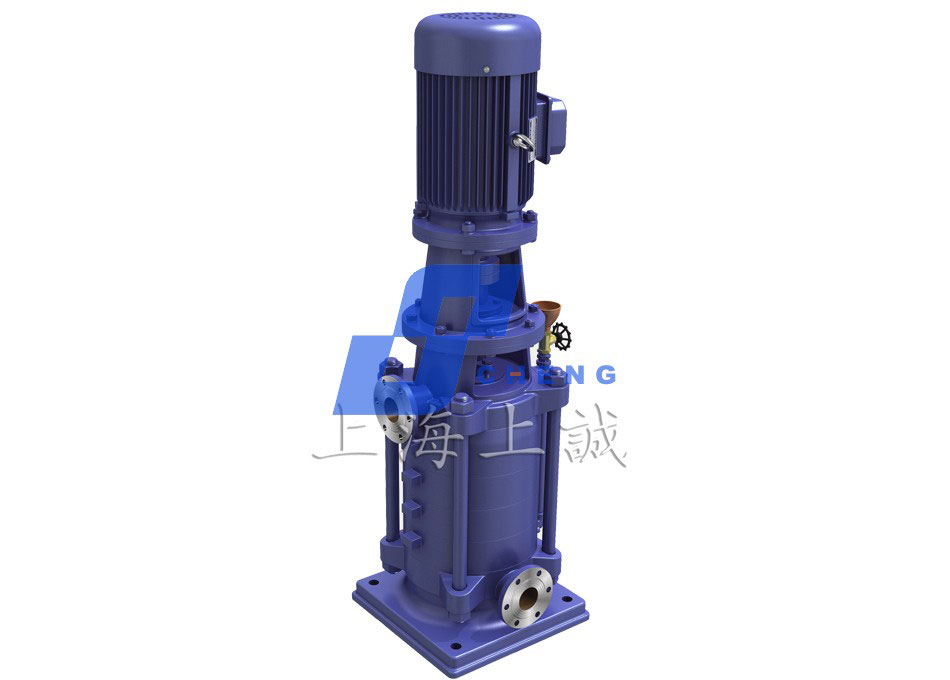

DL型立式多級離心泵是我公司根據我國對高層建筑給排水及從臥式多級離心泵基礎上進行優化設計和制造的，該型泵由于采用了高效節能的優秀水力模型,因此具有效率高,性能范圍廣等優點,更好地滿足了用戶的使用要求.另外,本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小、安全維修方便。
產品特點
安裝方便，方式靈活。可有進出口成0°C，90°C，180°C，270°C等四種方式。流量：5-300m3/h 揚程：20-240m轉速1450r/min
產品用途
DL、DLR型立式多級離心泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80°C，DLR型介質使用溫度不超過120°C。
| 型號 | 級數 | 流量Q | 總揚程H(m) | 轉速n(r/min) | 功率N(Kw) | 效率η(%) | 吸程Hs(m) | 必需汽蝕余量(NPSH)r(m) | ||
| m3/h | l/s | 軸功率 | 電機功率 | |||||||
| 50DL | 2 |
9.0 |
2.5 3.5 4.5 |
26.6 24.4 21.2 |
1450 |
1.30 1.55 1.80 |
3 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
| 3 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
39.9 36.6 31.8 |
1.96 2.33 2.70 |
3 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 4 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
53.2 48.8 42.4 |
2.61 3.10 3.60 |
4 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 5 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
66.5 61 53 |
3.26 3.88 4.50 |
5.5 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 6 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
79.8 73.2 63.6 |
3.91 4.65 5.49 |
5.5 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 7 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
93.1 85.4 74.2 |
4.56 5.43 6.30 |
7.5 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 8 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
106.4 97.6 84.8 |
5.22 6.20 7.20 |
7.5 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 9 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
119.7 109.8 95.4 |
5.87 6.98 8.10 |
11 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 10 |
9.0 12.6 16.2 |
2.5 3.5 4.5 |
133 122 106 |
6.52 7.75 9.00 |
11 |
50 54 52 |
7.9 7.6 7.2 |
2.58 2.66 3.16 |
||
| 型號 | 級數 |
流量Q |
總揚程H(m) | 轉速n(r/min) | 功率N(Kw) | 效率η(%) | 吸程Hs(m) | 必需汽蝕余量(NPSH)r(m) | ||
| m3/h | l/s | 軸功率 | 電機功率 | |||||||
| 65DL | 2 |
18 30 35 |
5 8.33 9.72 |
37 32 29 |
1450 |
3.24 4.22 4.6 |
5.5 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
| 3 |
18 30 35 |
5 8.33 9.72 |
55.5 48 43.5 |
4.86 6.33 6.9 |
7.5 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 4 |
18 30 35 |
5 8.33 9.72 |
74 64 58 |
6.48 8.44 9.2 |
11 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 5 |
18 30 35 |
5 8.33 9.72 |
92.5 80 72.5 |
8.1 10.55 11.5 |
15 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 6 |
18 30 35 |
5 8.33 9.72 |
111 96 87 |
6.72 12.66 13.8 |
15 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 7 |
18 30 35 |
5 8.33 9.72 |
129.5 112 101.5 |
11.34 14.77 16.1 |
18.5 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 8 |
18 30 35 |
5 8.33 9.72 |
148 128 116 |
12.96 16.88 18.4 |
22 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 9 |
18 30 35 |
5 8.33 9.72 |
166.5 144 130.5 |
14.58 18.99 20.7 |
22 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 10 |
18 30 35 |
5 8.33 9.72 |
185 160 145 |
16.2 21.1 23 |
30 |
56 62 60 |
7.8 7.6 7.5 |
2.41 2.82 3.03 |
||
| 型號 | 級數 |
流量Q |
總揚程H(m) | 轉速n(r/min) | 功率N(Kw) | 效率η(%) | 吸程Hs(m) | 必需汽蝕余量(NPSH)r(m) | ||
| m3/h | l/s | 軸功率 | 電機功率 | |||||||
| 80DL | 2 |
32.4 50.4 65.16 |
9 14 18.1 |
43.2 40 34.2 |
1450 |
6.28 7.84 9.12 |
11 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
| 3 |
32.4 50.4 65.16 |
9 14 18.1 |
64.8 60 51.3 |
9.42 11.76 13.68 |
15 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 4 |
32.4 50.4 65.16 |
9 14 18.1 |
86.4 80 68.4 |
12.56 15.68 18.24 |
22 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 5 |
32.4 50.4 65.16 |
9 14 18.1 |
108 100 85.5 |
15.70 19.60 22.80 |
30 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 6 |
32.4 50.4 65.16 |
9 14 18.1 |
129.6 120 102.6 |
18.84 23.52 27.36 |
30 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 7 |
32.4 50.4 65.16 |
9 14 18.1 |
151.2 140 119.7 |
21.98 27.44 31.92 |
37 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 8 |
32.4 50.4 65.16 |
9 14 18.1 |
172.8 160 136.8 |
25.12 31.36 36.48 |
45 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 9 |
32.4 50.4 65.16 |
9 14 18.1 |
194.4 180 153.9 |
28.26 35.28 41.04 |
45 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 10 |
32.4 50.4 65.16 |
9 14 18.1 |
216 200 171 |
31.40 39.20 45.60 |
55 |
60.7 70 66.5 |
8.1 8 7.9 |
2.16 2.49 2.82 |
||
| 型號 | 級數 |
流量Q |
總揚程H(m) | 轉速n(r/min) | 功率N(Kw) | 效率η(%) | 吸程Hs(m) | 必需汽蝕余量(NPSH)r(m) | ||
| m3/h | l/s | 軸功率 | 電機功率 | |||||||
| 100DL | 2 |
72 100 126 |
20 27.8 35 |
43.4 40 34 |
1450 |
13.1 15.14 16.67 |
18.5 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
| 3 |
72 100 126 |
20 27.8 35 |
65.1 60 51 |
19.65 22.72 25.01 |
30 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 4 |
72 100 126 |
20 27.8 35 |
86.8 80 68 |
26.2 30.28 33.34 |
37 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 5 |
72 100 126 |
20 27.8 35 |
108.5 100 85 |
32.75 37.86 41.68 |
45 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 6 |
72 100 126 |
20 27.8 35 |
130.2 120 102 |
39.3 45.39 45.82 |
55 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 7 |
72 100 126 |
20 27.8 35 |
151.9 140 119 |
25.85 53.0 58.35 |
75 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 8 |
72 100 126 |
20 27.8 35 |
173.6 160 136 |
52.4 60.57 66.68 |
75 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 9 |
72 100 126 |
20 27.8 35 |
195.3 180 153 |
58.95 68.14 75.02 |
90 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 10 |
72 100 126 |
20 27.8 35 |
217 200 170 |
65.5 75.71 83.35 |
90 |
65 72 70 |
7.6 7.2 6.7 |
2.83 3.53 4.40 |
||
| 型號 | 級數 |
流量Q |
總揚程H(m) | 轉速n(r/min) | 功率N(Kw) | 效率η(%) | 必需汽蝕余量(NPSH)r(m) | ||
| m3/h | l/s | 軸功率 | 電機功率 | ||||||
| 150DL | 2 |
120 160 200 |
33.3 44.4 55.6 |
53 50 44 |
1450 |
24.1 28.7 32.8 |
37 |
72 76 73 |
3.1 3.5 3.8 |
| 3 |
120 160 200 |
33.3 44.4 55.6 |
79.5 75 66 |
36.1 43.0 49.2 |
55 |
72 76 73 |
3.1 3.5 3.8 |
||
| 4 |
120 160 200 |
33.3 44.4 55.6 |
106 100 88 |
48.1 57.3 65.7 |
75 |
72 76 73 |
3.1 3.5 3.8 |
||
| 5 |
120 160 200 |
33.3 44.4 55.6 |
133 125 110 |
60.1 71.7 82.1 |
90 |
72 76 73 |
3.1 3.5 3.8 |
||
| 6 |
120 160 200 |
33.3 44.4 55.6 |
159 150 132 |
72.2 86.0 98.5 |
110 |
72 76 73 |
3.1 3.5 3.8 |
||
| 7 |
120 160 200 |
33.3 44.4 55.6 |
186 175 154 |
84.2 100 115 |
132 |
72 76 73 |
3.1 3.5 3.8 |
||
| 8 |
120 160 200 |
33.3 44.4 55.6 |
212 200 176 |
96.2 115 132 |
132 |
72 76 73 |
3.1 3.5 3.8 |
||
| 9 |
120 160 200 |
33.3 44.4 55.6 |
239 225 198 |
108 129 148 |
160 |
72 76 73 |
3.1 3.5 3.8 |
||
溫馨提示：
請下載“DL型立式多級離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
CHL輕型臥式多級離心泵
D型多級泵
TSWA型多級離心泵
G型鍋爐給水泵
