產品概述

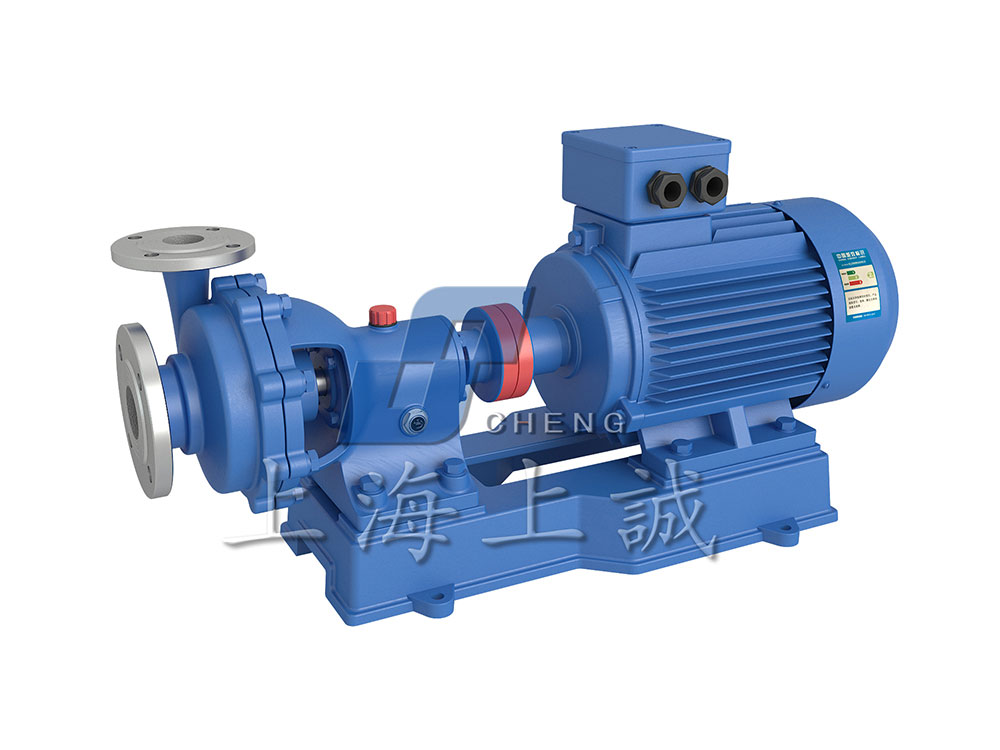

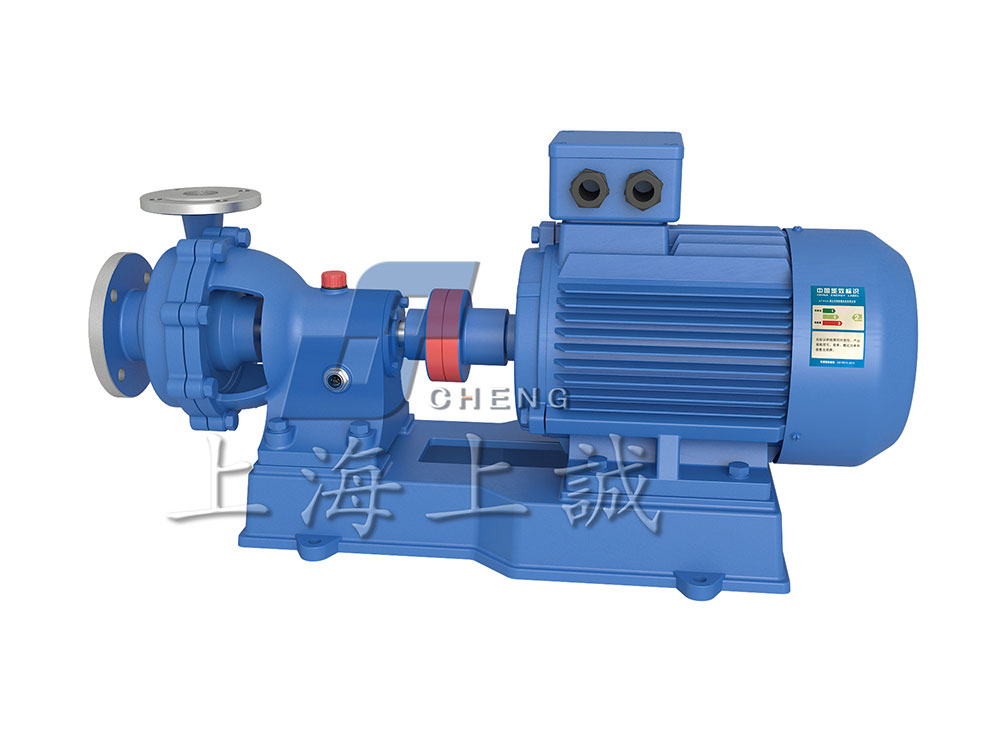

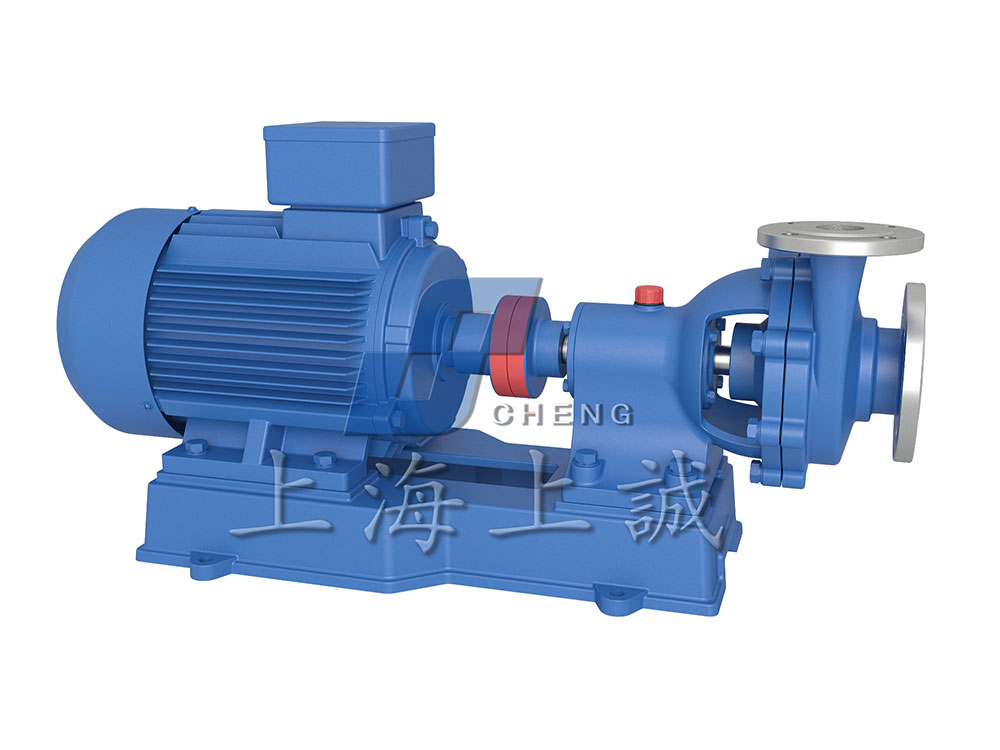

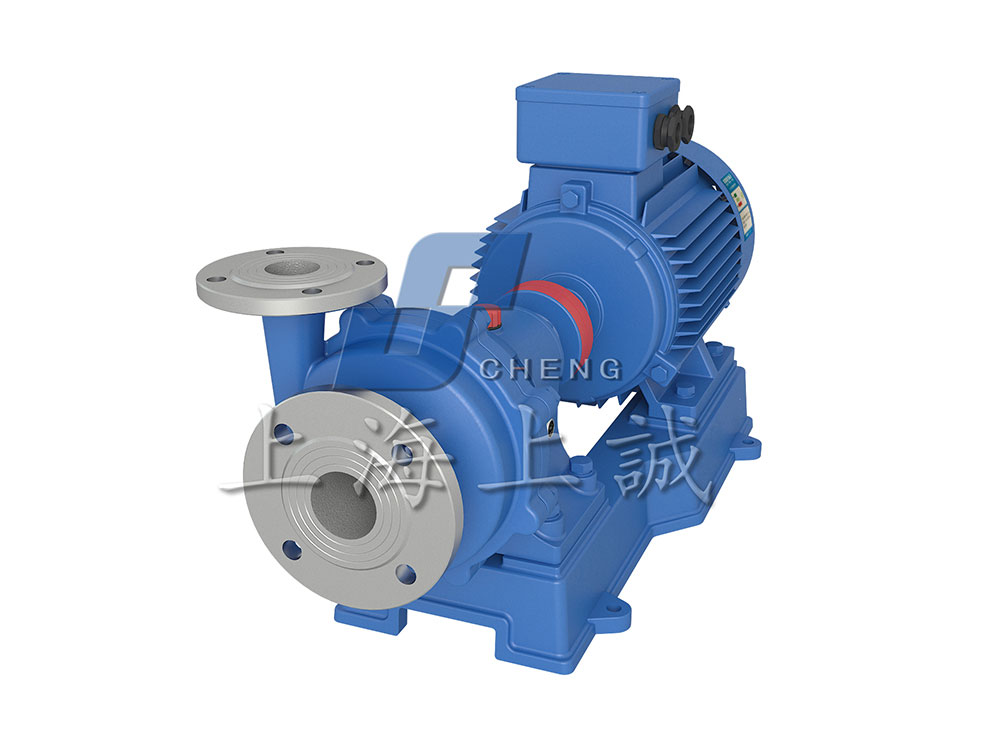

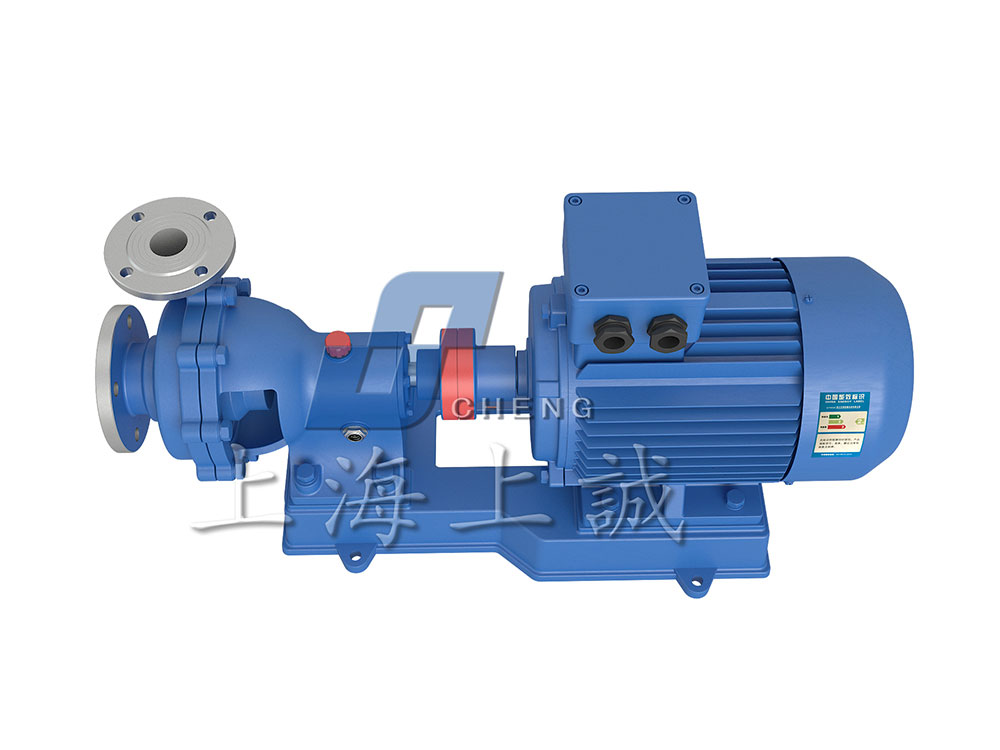

AFB、FB型泵是單級單吸懸臂式耐腐蝕離心泵，本公司吸取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
產品特點
本泵適用于輸送腐蝕性液體。被輸送介質溫度為-20℃～105℃，采用雙端面密封冷卻裝置可輸送300℃左右的高溫介質。廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造等工業部門，也可供工礦、企業及城市供水、排水之用。(泵與輸送介質接觸過流部分為不銹鋼1Cr18Ni9Ti制造)。
產品用途
不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。
|
型 號
|
流量
|
揚程
m |
轉速
r/min |
效率
% |
軸功率
KW |
配用功率
KW |
汽蝕余量
m |
|
|
m3/h
|
L/S
|
|||||||
|
25FB-16
|
3.6
|
1
|
16
|
2900
|
33
|
0.48
|
1.1
|
4.0
|
|
25FB-16A
|
3.27
|
0.91
|
12.5
|
2900
|
34
|
0.34
|
0.75
|
4.0
|
|
25FB-25
|
3.6
|
1
|
25
|
2900
|
30
|
0.82
|
1.5
|
4.0
|
|
25FB-25A
|
3.27
|
0.91
|
20
|
2900
|
31
|
0.57
|
1.1
|
4.0
|
|
25FB-40
|
3.6
|
1
|
40
|
2900
|
23
|
1.71
|
3
|
4.0
|
|
25FB-40A
|
3.27
|
0.91
|
33.5
|
2900
|
24
|
1.21
|
2.2
|
4.0
|
|
40FB-16
|
7.2
|
2
|
16
|
2900
|
44
|
0.71
|
1.5
|
4.0
|
|
40FB-16A
|
6.55
|
1.82
|
12
|
2900
|
46.7
|
0.5
|
1.1
|
4.0
|
|
40FB-20
|
7.2
|
2
|
20
|
2900
|
42
|
0.93
|
1.5
|
4.0
|
|
40FB-25
|
7.2
|
2
|
25
|
2900
|
39
|
1.26
|
2.2
|
4.0
|
|
40FB-25A
|
6.55
|
1.82
|
20.5
|
2900
|
40
|
0.94
|
1.5
|
4.0
|
|
40FB-40
|
7.2
|
2
|
40
|
2900
|
32
|
2.45
|
3
|
4.0
|
|
40FB-40A
|
6.55
|
1.82
|
32
|
2900
|
33.5
|
1.73
|
2.2
|
4.0
|
|
40FB-63
|
7.2
|
2
|
63
|
2900
|
27
|
5.42
|
7.5
|
4.0
|
|
40FB-63A
|
6.72
|
1.87
|
56
|
2900
|
29
|
3.75
|
5.5
|
4.0
|
|
50FB-16
|
14.4
|
4
|
16
|
2900
|
56
|
1.09
|
5.2
|
3.5
|
|
50FB-16A
|
13.1
|
3.64
|
12
|
2900
|
57
|
0.81
|
1.5
|
3.5
|
|
50FB-25
|
14.4
|
4
|
25
|
2900
|
52
|
1.83
|
4
|
3.5
|
|
50FB-25A
|
13.1
|
3.64
|
20
|
2900
|
51.5
|
1.42
|
3
|
3.5
|
|
50FB-40
|
14.4
|
4
|
40
|
2900
|
46
|
3.32
|
5.5
|
3.5
|
|
50FB-40A
|
13.1
|
3.64
|
32.5
|
2900
|
45
|
2.62
|
5.5
|
3.5
|
|
50FB-63
|
14.4
|
4
|
63
|
2900
|
39
|
6.16
|
11
|
3.5
|
|
50FB-63A
|
13.1
|
3.64
|
54.5
|
2900
|
38
|
5.24
|
7.5
|
3.5
|
|
65FB-25
|
28.8
|
8
|
25
|
2900
|
62
|
3.16
|
5.5
|
3.5
|
|
65FB-25A
|
26.2
|
7.28
|
20
|
2900
|
62
|
2.36
|
4
|
3.5
|
|
65FB-30
|
28.8
|
8
|
30
|
2900
|
60.5
|
3.89
|
7.5
|
3.5
|
|
65FB-30A
|
26.2
|
7.28
|
25
|
2900
|
61
|
2.79
|
5.5
|
3.5
|
|
65FB-40
|
28.8
|
8
|
40
|
2900
|
57.5
|
5.46
|
11.5
|
3.5
|
|
65FB-40A
|
26.2
|
7.28
|
32
|
2900
|
58
|
4
|
7.5
|
3.5
|
|
65FB-64
|
28.8
|
8
|
64
|
2900
|
52.5
|
9.57
|
15
|
3.5
|
|
65FB-64A
|
26.2
|
7.28
|
55
|
2900
|
51.5
|
7.82
|
7.5
|
3.5
|
|
80FB-15
|
54.4
|
15
|
15
|
2900
|
69
|
3.2
|
5.5
|
3.0
|
|
80FB-15A
|
49.1
|
13.65
|
11.5
|
2900
|
69
|
2.62
|
4
|
3.0
|
|
80FB-24
|
54.4
|
15
|
24
|
2900
|
68
|
5.19
|
7.5
|
3.0
|
|
80FB-24A
|
49.1
|
13.65
|
19
|
2900
|
68
|
3.94
|
7.5
|
3.0
|
|
80FB-38
|
54.4
|
15
|
38
|
2900
|
66.5
|
8.41
|
15
|
3.0
|
|
80FB-38A
|
49.1
|
13.65
|
30.5
|
2900
|
66.5
|
6.34
|
11
|
3.0
|
|
80FB-60
|
54.4
|
15
|
60
|
2900
|
62.8
|
14.06
|
22
|
3.0
|
|
80FB-60A
|
49.1
|
13.65
|
52
|
2900
|
62.5
|
11.56
|
18.5
|
3.0
|
|
100FB-23
|
100.8
|
28
|
23
|
2900
|
73
|
8.65
|
15
|
3.0
|
|
100FB-23A
|
91.8
|
25.5
|
17.5
|
2900
|
73
|
6.51
|
11
|
3.0
|
|
100FB-37
|
100.8
|
28
|
37
|
2900
|
73
|
13.9
|
22
|
3.0
|
|
100FB-37A
|
91.8
|
25.5
|
29
|
2900
|
70.5
|
11
|
18.5
|
3.0
|
|
100FB-57
|
100.8
|
28
|
57
|
2900
|
70.5
|
22.2
|
37
|
3.0
|
|
100FB-57A
|
91.8
|
26.2
|
52
|
2900
|
70.5
|
18.77
|
37
|
3.0
|
|
150FB-22
|
190.8
|
53
|
22
|
2900
|
77
|
14.86
|
22
|
2.5
|
|
150FB-22A
|
173.5
|
48.2
|
17.5
|
2900
|
78
|
10.6
|
18.5
|
2.5
|
|
150FB-35
|
190.8
|
53
|
35
|
2900
|
76
|
23.94
|
37
|
2.5
|
|
150FB-35A
|
173.5
|
48.2
|
28
|
2900
|
76
|
17.42
|
30
|
2.5
|
|
150FB-56
|
190.8
|
53
|
56
|
2900
|
76
|
38.3
|
55
|
2.5
|
|
150FB-56A
|
173.5
|
48.2
|
50
|
2900
|
76
|
32.1
|
37
|
2.5
|
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
