ISWH型臥式不銹鋼化工泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

/photo/isw.jpg
/photo/isw-2.jpg
/photo/isw-3.jpg
/photo/isw-4.jpg
/photo/isw-5.jpg

點擊圖片可左右切換

技術參數

產品概述
ISWH型臥式不銹鋼化工泵根據IH型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內水力模型優化設計而成。

產品特點
ISWH型臥式不銹鋼化工泵高效節能；機泵一體，占地面積?。痪S修方便；震動小、噪聲低。不銹鋼才有304，304L，316，316L等列流量范圍1.5～1200m3/h，揚程范圍5～125m

產品用途
適用于石油、化工、冶金、電力、造紙、食品、醫藥，合成纖維及設備配套等部門。介質溫度-20~+120℃

性能參數

泵型號	流量		揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m 3 /h)	(l/s)	揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
65-100	25	6.94	2.5	69	2900	.5	2.5
65-100A	22.3	6.19	0	67	2900	.1	2.5
65-125	25	6.94	20	68	2900	3.0	2.5
65-125A	22.3	6.19	6	66	2900	2.2	2.5
65-160	25	6.94	32	63	2900	4.0	2.5
65-160A	23.4	6.5	28	62	2900	4.0	2.5
65-160B	21.6	6.0	24	58	2900	3.0	2.5
65-200	25	6.94	50	58	2900	7.5	2.5
65-200A	23.5	6.53	44	57	2900	7.5	2.5
65-200B	21.8	6.06	38	55	2900	5.5	2.5
65-250	25	6.94	80	50	2900	5	2.5
65-250A	23.4	6.5	70	50	2900	1	2.5
65-250B	21.6	6.0	60	49	2900	1	2.5
65-315	25	6.94	25	40	2900	30	2.5
65-315A	23.7	6.58	13	40	2900	22	2.5
65-315B	22.5	6.25	01	39	2900	8.5	2.5
65-315C	20.6	5.72	85	38	2900	5	2.5
65-100(I)	50	3.9	2.5	73	2900	3.0	3.0
65-100(I)A	44.7	2.4	0	72	2900	2.2	3.0
65-125(I)	50	3.9	20	72.5	2900	5.5	3.0
65-125(I)A	45	2.5	6	71	2900	4.0	3.0
65-160(I)	50	3.9	32	71	2900	7.5	3.0
65-160(I)A	46.7	3.0	28	70	2900	7.5	3.0
65-160(I)B	43.3	2.0	24	69	2900	5.5	3.0
65-200(I)	50	3.9	50	67	2900	5	3.0
65-200(I)A	47	3.1	44	66	2900	1	3.0
65-200(I)B	43.5	2.1	38	65	2900	7.5	3.0
65-250(I)	50	3.9	80	59	2900	22	3.0
65-250(I)A	46.7	3.0	70	59	2900	8.5	3.0
65-250(I)B	43.3	2.0	60	58	2900	5	3.0
65-315(I)	50	3.9	25	54	2900	37	3.0
65-315(I)A	46.5	2.9	10	54	2900	30	3.0
65-315(I)B	44.5	2.4	00	53	2900	30	3.0
65-315(I)C	41	1.4	85	51	2900	22	3.0
80-100	50	3.9	2.5	73	2900	3.0	3.0
80-100A	44.7	2.5	0	72	2900	2.2	3.0
80-125	50	3.9	20	72.5	2900	5.5	3.0
80-125A	45	2.5	6	71	2900	4.0	3.0
80-160	50	3.9	32	71	2900	7.5	3.0
80-160A	46.7	3.0	28	70	2900	7.5	3.0
80-160B	43.3	2.0	24	69	2900	5.5	3.0
80-200	50	3.9	50	67	2900	5	3.0
80-200A	47	3.1	44	66	2900	1	3.0
80-200B	43.5	2.1	38	65	2900	7.5	3.0
80-250	50	3.9	80	59	2900	22	3.0
80-250A	46.7	3.0	70	59	2900	8.5	3.0
80-250B	43.3	2.0	60	58	2900	5	3.0
80-315	50	3.9	25	54	2900	37	3.0
80-315A	46.5	2.9	10	54	2900	30	3.0
80-315B	44.5	2.4	00	53	2900	30	3.0
80-315C	41	1.4	85	51	2900	22	3.0
80-100(I)	00	27.8	2.5	76	2900	5.5	4.5
80-100(I)A	89	24.7	0	74	2900	4.0	4.5
80-125(I)	00	27.8	20	76	2900	1	4.5
80-125(I)A	89	24.7	6	74	2900	7.5	4.5
80-160(I)	00	27.8	32	76	2900	5	4.5
80-160(I)A	93.5	26.0	28	74	2900	1	4.5
80-160(I)B	86.6	24.1	24	72	2900	1	4.5
80-200(I)	00	27.8	50	74	2900	22	4.0
80-200(I)A	93.5	26.0	44	73	2900	8.5	4.0
80-200(I)B	87	24.2	38	71	2900	5	4.0
80-250(I)	00	27.8	80	69	2900	37	4.0
80-250(I)A	93.5	26.0	70	68	2900	30	4.0
80-250(I)B	87	24.2	60	66	2900	30	4.0
80-315(I)	00	27.8	25	66	2900	75	4.0
80-315(I)A	95	26.4	13	66	2900	55	4.0
80-315(I)B	90	25	01	65	2900	45	4.0
80-315(I)C	82	22.8	85	63	2900	37	4.0

泵型號	流量		揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m 3 /h)	(l/s)	揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
00-100	00	27.8	2.5	76	2900	5.5	4.5
00-100A	89	47	0	74	2900	4.0	4.5
00-125	00	27.8	20	76	2900	1	4.5
00-125A	89	24.7	6	74	2900	7.5	4.5
00-160	00	27.8	32	76	2900	5	4.5
00-160A	93.5	26.0	28	74	2900	1	4.5
00-160B	86.5	24.1	24	72	2900	1	4.5
00-200	00	27.8	50	74	2900	22	4.0
00-200A	93.5	26.0	44	73	2900	8.5	4.0
00-200B	87	24.2	38	71	2900	5	4.0
00-250	00	27.8	80	69	2900	37	4.0
00-250A	93.5	26.0	70	68	2900	30	4.0
00-250B	87	24.2	60	66	2900	30	4.0
00-315	00	27.8	25	66	2900	75	4.0
00-315A	95	26.4	13	66	2900	55	4.0
00-315B	90	25.0	01	65	2900	45	4.0
00-315C	82	22.8	85	63	2900	37	4.0
25-100	60	44.4	2.5	82	2900	1	4.0
25-100A	43	39.7	0	77	2900	7.5	4.0
25-125	60	44.4	20	80	2900	5	4.0
25-125A	43	39.7	6	77	2900	1	4.0
25-160	60	44.4	32	78	2900	22	4.0
25-160A	50	41.7	28	76	2900	8.5	4.0
25-160B	38	38.3	24	73	2900	5	4.0
25-200	60	44.4	50	77	2900	37	5.5
25-200A	50	41.7	44	76	2900	30	5.5
25-200B	38	38.3	37.5	75	2900	30	5.5
25-250	60	44.4	80	75	2900	55	5.0
25-250A	50	41.7	70	74	2900	45	5.0
25-250B	38	38.3	60	73	2900	37	5.0
25-315	60	44.7	25	70	2900	90	5.0
25-315A	50	41.7	10	70	2900	75	5.0
25-315B	43	39.7	00	69	2900	75	5.0
25-315C	34	37.2	88	67	2900	55	5.0
50-200	200	55.6	2.5	78	450	5	3.0
50-200A	76	49.7	0	76	450	1	3.0
50-250	200	55.6	20	79	450	8.5	3.0
50-250A	84.4	51.2	7	78	450	5	3.0
50-250B	67	46.4	4	76	450	1	3.0
50-315	200	55.6	32	78	450	30	3.5
50-315A	87	51.9	28	77	450	22	3.5
50-315B	73	48.1	24	76	450	8.5	3.5
50-400	200	55.6	50	75	450	45	3.5
50-400A	87	51.9	44	74	450	37	3.5
50-400B	74	48.3	38	73	450	30	3.5
50-400V	60	44.4	32	71	450	22	3.5
50-250(I)	200	55.6	80	76	2900	75	4.5
50-250(I)A	87	51.9	70	75	2900	55	4.5
50-250(I)B	73	48.1	60	74	2900	45	4.5
50-315(I)	200	55.6	25	73	2900	11	4.5
50-315(I)A	87	51.9	10	72	2900	90	4.5
50-315(I)B	73	48.1	95	70	2900	75	4.

泵型號	流量		揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m 3 /h)	(l/s)	揚程 (m)	效率 (％)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
200-200	200	55.6	2.5	78	450	5	3.0
200-200A	79	49.7	0	76	450	1	3.0
200-250	200	55.6	20	79	450	8.5	3.0
200-250A	84.4	51.2	7	78	450	5	3.0
200-250B	67	46.4	4	76	450	1	3.0
200-315	200	55.6	32	78	450	30	3.5
200-315A	89	51.9	28	77	450	22	3.5
200-315B	73	48.1	24	76	450	8.5	3.5
200-400	200	55.6	50	75	450	45	3.5
200-400A	87	51.9	44	74	450	37	3.5
200-400B	74	48.6	38	73	450	30	3.5
200-400C	60	44.4	32	71	450	22	3.5
200-200(I)	400	11.1	2.5	80	450	22	4.0
200-200(I)A	358	99.4	0	73	450	8.5	4.0
200-250(I)	400	11.1	20	80	450	30	4.0
200-250(I)A	358	99.4	6	78	450	22	4.0
200-250(I)B	322	89.4	3	75	450	8.5	4.0
200-315(I)	400	11.4	32	80	450	55	4.0
200-315(I)A	374	03.9	28	79	450	45	4.0
200-315(I)B	346	96.1	24	78	450	37	4.0
200-400(I)	400	11.4	50	81	450	75	4.0
200-400(I)A	374	03.9	44	80	450	75	4.0
200-400(I)B	346	96.1	38	78	450	55	5.0
200-400(I)C	320	88.9	32	76	450	45	5.0
300-235	720	200	8	81	970	55	5.0
300-235A	607	82.5	5	79	970	45	5.0
300-235B	600	67.0	2.5	77	970	37	5.0
300-300	720	200	28	81	970	75	5.0
300-300A	666	85	24	80	970	75	5.0
300-300B	623	73.1	21	79	970	55	5.0
300-380	720	200	44	84	970	32	5.0
300-380A	666	85	38	80	970	10	5.0
300-380B	614	70.6	32	78	970	90	5.0
300-235(I)	080	300	40	82	450	60	5.5
300-235(I)A	965	268.1	32	80	450	32	5.5
300-250	720	200	20	83	450	55	6.0
300-250A	600	66	7	81	450	45	6.0
300-300	720	200	28	82	480	75	5.0
300-300A	600	66	24	80	480	75	5.0
300-300B	540	50	21	78	480	55	5.0
300-315	720	200	32	84	480	90	4.5
300-315A	650	80	28	80	480	75	4.5
300-315B	580	61	24	78	480	55	4.5
300-380	720	200	44	84	970	32.0	5.0
300-380A	666	85	38	80	970	10.0	5.0
300-380B	614	70.6	32	78	970	90.0	5.0
300-390	720	200	8	81	980	55	5.0
300-390A	600	67	5	79	980	45	5.0
300-390B	540	50	2.5	77	980	37	5.0
300-400	600	66	50	78	480	10	5.0
300-480	720	200	28	81	980	75	5.0
300-480A	600	66	24	80	980	75	5.0
300-480B	540	50	21	79	980	55	5.0
350-235	800	222	2.5	83	480	37	4.5
350-300	800	222	20	82	480	55	4.5
350-315	800	222	32	84	480	90	4.5
350-400	800	222	50	83	480	60	4.5
400-300	080	300	20	78	480	90	6.0
400-315	080	300	32	76	480	32	6.0
500-300	200	333	20	80	480	10	6.0
500-315	200	222	32	78	480	60	6.0

資料下載

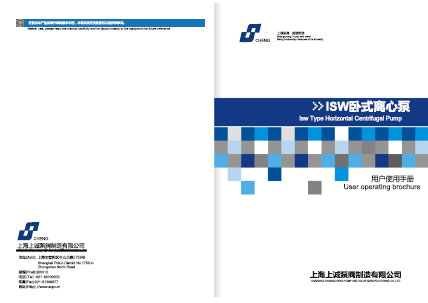

ISWH型臥式不銹鋼化工泵產品手冊下載

溫馨提示：
請下載“ISWH型臥式不銹鋼化工泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
