QW潛水式排污泵，QW潛水排污泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

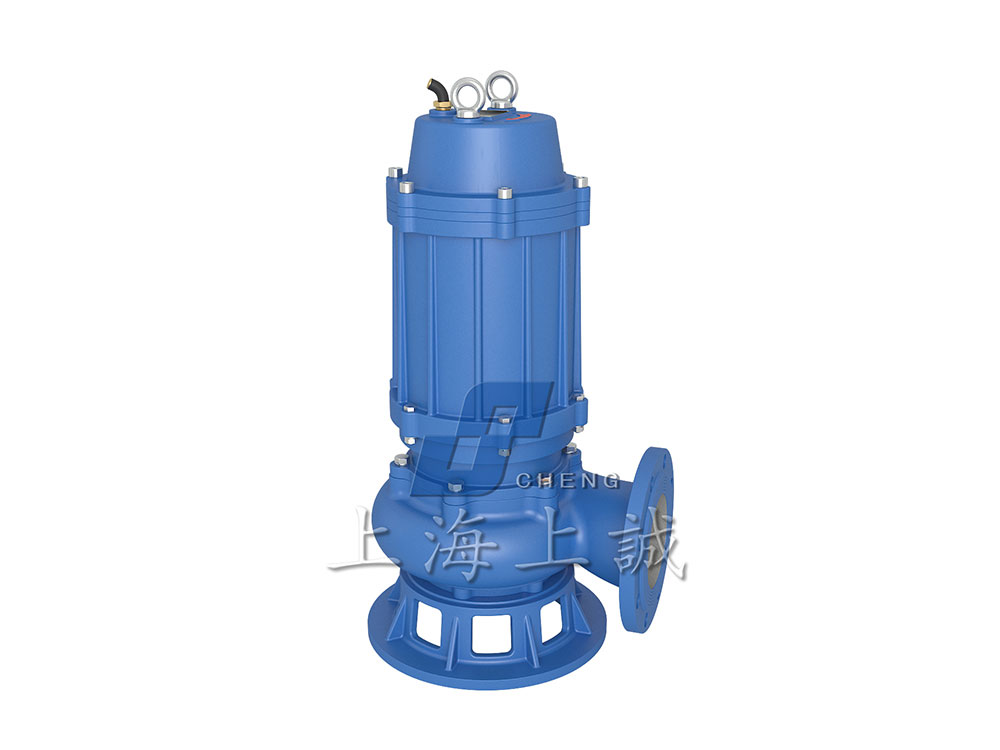

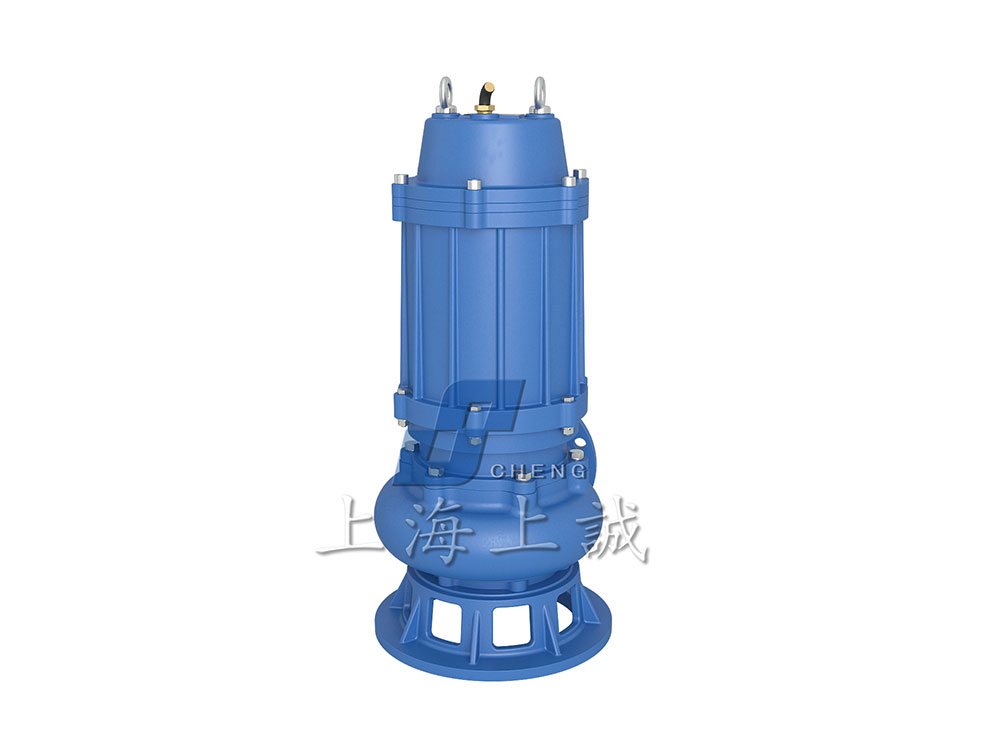

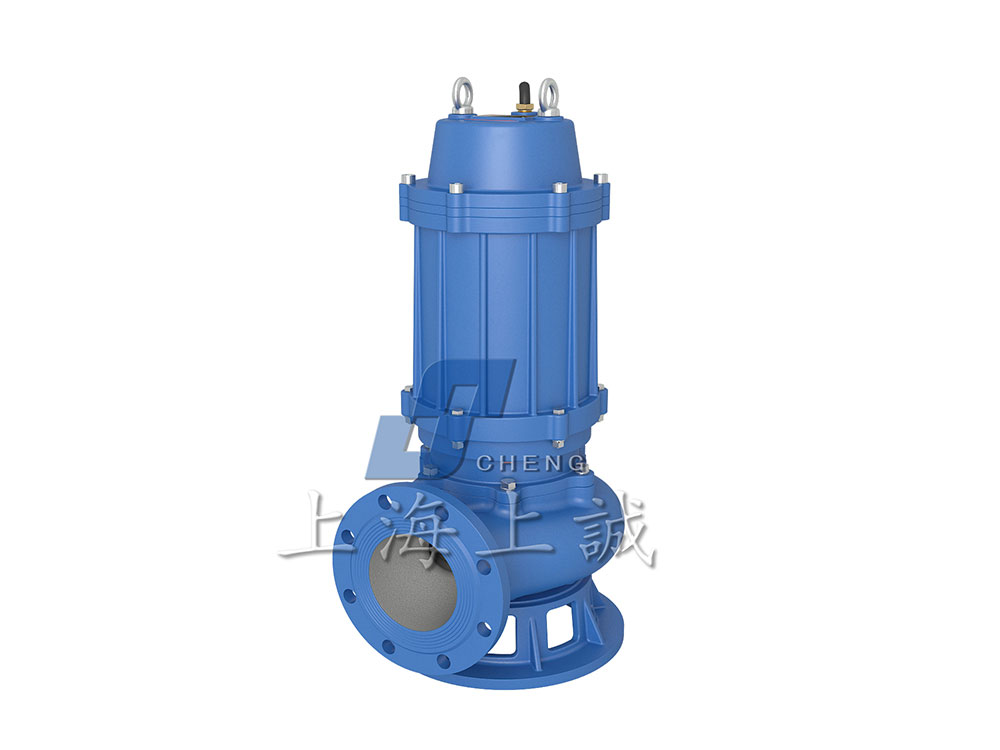

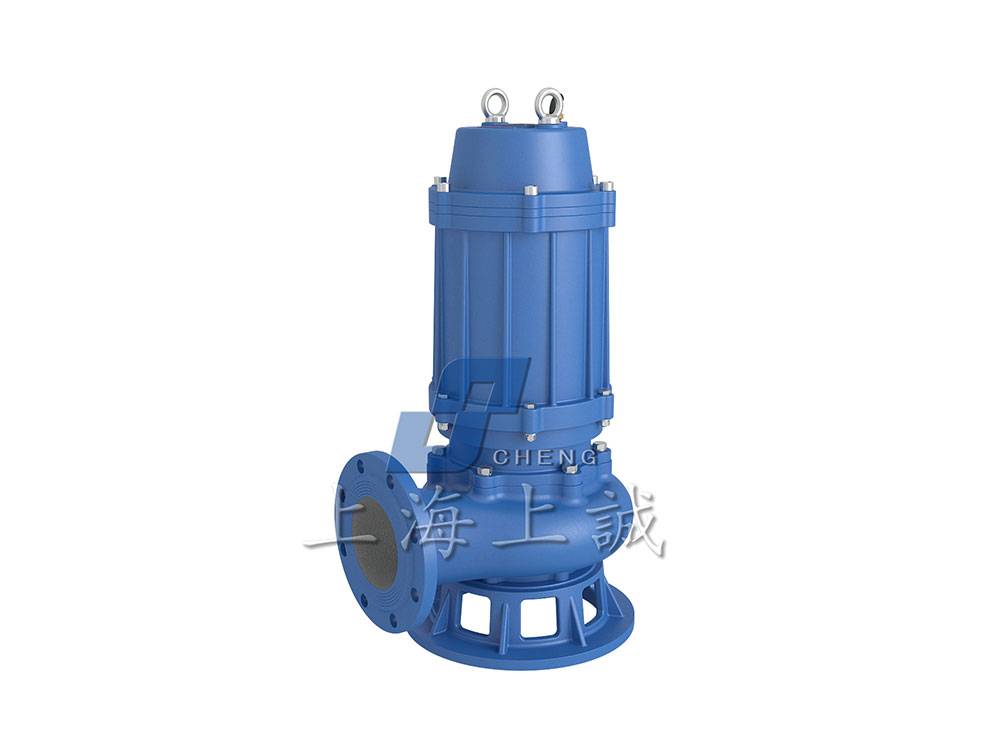

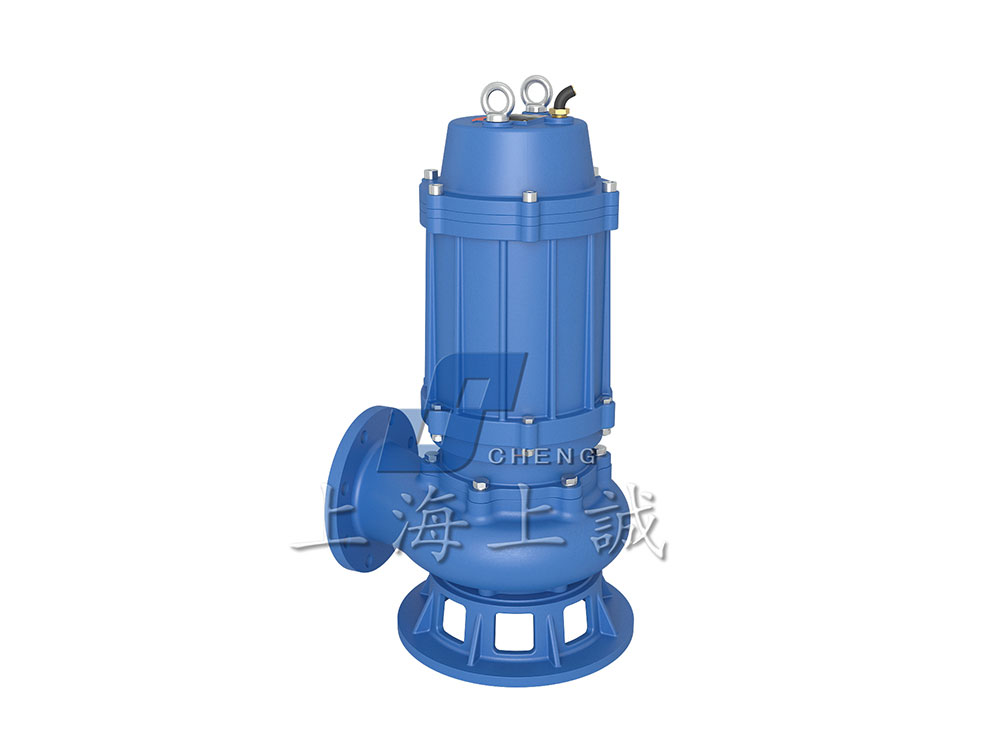

/photo/QW.jpg
/photo/QW-2.jpg
/photo/QW-3.jpg
/photo/QW-4.jpg
/photo/QW-5.jpg

點擊圖片可左右切換

技術參數

產品概述
QW潛水式排污泵，QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

>可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。結構說明 QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。

配備多種保護裝置，使得泵運行可靠，其主部件作用如下：信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環。

潛水排污泵產品特點
1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

潛水排污泵主要用途
潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，潛水排污泵也可用于抽送清水及帶腐蝕性介質。

潛水排污泵安裝方式
室內污水池(集水坑)排污泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。室外污水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。

潛水排污泵使用條件
1、介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59范圍內。
2、無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。
3、本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (KW)
1	25 - 8 - 12 - 0.75	25	8	12	2900	0.75
2	25 - 8 - 22 - 1.1	25	8	22	2900	1.1
3	25 - 8 - 25 - 1.5	25	8	25	2900	1.5
4	32 - 12 - 15 - 1.1	32	12	15	2900	1.1
5	40 - 15 - 15 - 1.5	40	15	15	2900	1.5
6	40 - 15 - 30 - 2.2	40	15	30	2840	2.2
7	50 - 20 - 7 - 0.75	50	20	7	1390	0.75
8	50 - 10 - 10 - 0.75	50	10	10	1390	0.75
9	50 - 20 - 15 - 1.5	50	20	15	2840	1.5
10	50 - 15 - 25 - 2.2	50	15	25	2840	2.2
11	50 - 18 - 30 - 3	50	18	30	2880	3
12	50 - 25 - 32 - 5.5	50	25	32	2900	5.5
13	50 - 20 - 40 - 7.5	50	20	40	2900	7.5
14	65 - 25 - 15 - 2.2	65	25	15	2840	2.2
15	65 - 37 - 13 - 3	65	37	13	2880	3
16	65 - 25 - 30 - 4	65	25	30	2890	4
17	60 - 30 - 40 - 7.5	65	30	40	2900	7.5
18	65 - 35 - 50 - 11	65	35	50	2930	11
19	65 - 35 - 60 - 15	65	35	60	2930	15
20	80 - 40 - 7 - 2.2	80	40	7	1420	2.2
21	80 - 43 - 13 - 3	80	43	13	2880	3
22	80 - 40 - 15 - 4	80	40	15	2890	4
23	80 - 65 - 25 - 7.5	80	65	25	2900	7.5
24	100 - 80 - 10 - 4	100	80	10	1440	4
25	100 - 110 - 10 - 5.5	100	110	10	1440	5.5
26	100 - 100 - 15 - 7.5	100	100	15	1440	7.5
27	100 - 85 - 20 - 7.5	100	85	20	1440	7.5
28	100 - 100 - 25 - 11	100	100	25	1460	11
29	100 - 100 - 30 - 15	100	100	30	1460	15
30	100 - 100 - 35 - 18.5	100	100	35	1470	18.5
31	125 - 130 - 15 - 11	125	130	15	1450	11
32	125 - 130 - 20 - 15	125	130	20	1450	15
33	150 - 145 - 9 - 7.5	150	145	9	1450	7.5
34	150 - 180 - 15 - 15	150	180	15	1450	15
35	150 - 180 - 20 - 18.5	150	180	20	1450	18.5
36	150 - 180 - 25 - 22	150	180	25	1450	22
37	150 - 130 - 30 - 22	150	130	30	1450	22
38	150 - 180 - 30 - 30	150	180	30	1450	30
39	150 - 200 - 30 - 37	150	200	30	1450	37
40	200 - 300 - 7 - 11	200	300	7	980	11
41	200 - 250 - 11 - 15	200	250	11	980	15
42	200 - 250 - 15 - 18.5	200	250	15	1450	18.5
43	200 - 400 - 10 - 22	200	400	10	1450	22
44	200 - 400 - 13 - 30	200	400	13	1450	30
45	200 - 300 - 15 - 22	200	300	15	1450	22
46	200 - 250 - 22 - 30	200	250	22	1450	30
47	200 - 350 - 25 - 37	200	350	25	1450	37
48	200 - 400 - 30 - 45	200	400	30	1450	45
49	250 - 600 - 9 - 30	250	600	9	980	30
50	250 - 600 - 12 - 37	250	600	12	1450	37
51	250 - 600 - 15 - 45	250	600	15	1450	45
52	250 - 600 - 20 - 55	250	600	20	1450	55
53	250 - 600 - 25 - 75	250	600	25	1450	75
54	250 - 800 - 12 - 45	250	800	12	980	45
55	300 - 500 - 15 - 45	300	500	15	980	45
56	300 - 800 - 15 - 55	300	800	15	980	55
57	300 - 600 - 20 - 55	300	600	20	980	55
58	300 - 800 - 20 - 75	300	800	20	980	75
59	300 - 950 - 20 - 90	300	950	20	980	90
60	300 - 1000 - 25 - 110	300	1000	25	980	110
61	300 - 1000 - 35 - 132	300	1000	35	980	132
62	300 - 1100 - 10 - 55	300	1100	10	980	55
63	350 - 1200 - 6 - 30	350	1200	6	980	30
64	350 - 1100 - 10 - 45	350	1100	10	980	45
65	350 - 1100 - 12 - 55	350	1100	12	980	55
66	350 - 1500 - 15 - 90	350	1500	15	980	90
67	350 - 1200 - 18 - 90	350	1200	18	980	90
68	350 -1800 - 40 - 280	350	1800	40	980	280
69	350 - 1800 -43 - 315	350	1800	43	980	315
70	400 - 1500 - 5 - 30	400	1500	5	980	30
71	400 - 2000 - 6 - 55	400	2000	6	740	55
72	400 - 2600 - 6 - 75	400	2600	6	740	75
73	400 - 1500 - 12 - 75	400	1500	12	740	75
74	400 - 2000 -10 - 90	400	2000	10	740	90
75	500 - 2000 - 7 - 55	500	2000	7	740	55
76	500 - 2200 - 8 - 75	500	2200	8	740	75
77	500 - 2200 - 10 - 90	500	2200	10	740	90
78	500 - 2600 - 15 - 160	500	2600	15	740	160
79	600 - 3000 - 16 - 220	600	3000	16	740	220
80	600 - 5500 - 10 -250	600	5500	10	740	250
81	600 - 3750 - 17 - 250	600	3750	17	740	250
82	600 - 6000 - 10 - 280	600	6000	10	740	280

資料下載

QW潛水式排污泵，QW潛水排污泵產品手冊下載

溫馨提示：
請下載“QW潛水式排污泵，QW潛水排污泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

排污泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
