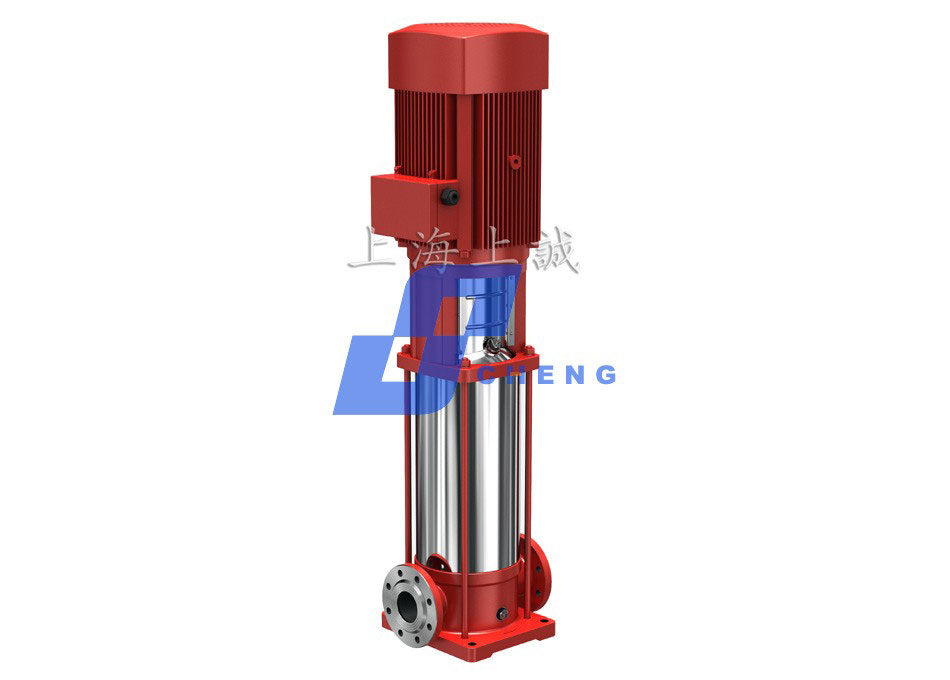

XBD-(I)型立式消防泵

詳細介紹
故障排除
腐蝕性能
水泵視頻

/photo/XBD-I.jpg

點擊圖片可左右切換

技術參數

產品概述

該系列泵在性能、結構、材料和配套上均滿足消防泵的要求。由于采用優秀的水力模型,因此該系列泵具有滿足用戶要求;采用立式泵結構,具有效率高、性能范圍廣的特點,可更好地節省占地面積的優點:采用優質軸承和優質電機,使泵運行更為安全可靠、噪聲低、振動小;采用水力平衡軸向力,減少平衡鼓,可使運行更為平穩。其軸封有機械密封和填料密封兩種形式,該泵具有進出水法蘭管線布置、轉速高、重量輕等特點。

主要用途

適用于各種場合如住宅、賓館、辦公大樓、商業大樓工廠、醫院等處的消防給水。

型號	流量Q		揚程 (m)	效率 (%)	轉速 (r/min)	功率(Kw)		汽蝕余量 (m)	進出口徑 (mm)
型號	(L/s)	(m³/h)	軸功率	效率 (%)	轉速 (r/min)	配套功率		汽蝕余量 (m)	進出口徑 (mm)
XBD3.6/0.56-(I)25×3	2	0.56	36	30	2900	0.65	1.1	1.7	25
XBD4.8/0.56-(I)25×4	2	0.56	48	30	2900	0.87	1.1	1.7	25
XBD6/0.56-(I)25×5	2	0.56	60	30	2900	1.09	1.5	1.7	25
XBD7.2/0.56-(I)25×6	2	0.56	72	30	2900	1.30	1.5	1.7	25
XBD8.4/0.56-(I)25×7	2	0.56	84	30	2900	1.52	2.2	1.7	25
XBD9.6/0.56-(I)25×8	2	0.56	96	30	2900	0.74	2.2	1.7	25
XBD10.8/0.56-(I)25×9	2	0.56	108	30	2900	1.96	2.2	1.7	25
XBD120/0.56-(I)25×10	2	0.56	120	30	2900	2.17	3	1.7	25
XBD13.2/0.56-(I)254×11	2	0.56	132	30	2900	2.39	3	1.7	25
XBD14.0/0.56-(I)25×12	2	0.56	144	30	2900	2.61	3	1.7	25
XBD3.3/1.11-(I)25×3	4	1.11	33	40	2900	0.90	1.1	1.7	25
XBD4.4/1.11-(I)25×4	4	1.11	44	40	2900	1.20	1.5	1.7	25
XBD6.6/1.11-(I)25×6	4	1.11	66	40	2900	1.80	2.2	1.7	25
XBD7.7/1.11-(I)25×7	4	1.11	77	40	2900	2.10	2.2	1.7	25
XBD8.8/1.11-(I)25×8	4	1.11	88	40	2900	2.40	3	1.7	25
XBD9.9/1.11-(I)25×9	4	1.11	99	40	2900	2.70	3	1.7	25
XBD11/1.11-(I)25×10	4	1.11	110	40	2900	3.00	4	1.7	25
XBD12.1/1.11-(I)25×11	4	1.11	121	40	2900	3.30	4	1.7	25
XBD13.2/1.11-(I)25×12	4	1.11	132	40	2900	3.60	4	1.7	25
XBD14.3/1.11-(I)25×13	4	1.11	143	40	2900	3.90	4	1.7	25
XBD3.6/1.67-(I)40×3	6	1.67	36	52	2900	1.13	1.5	1.7	40
XBD4.8/1.67-(I)40×4	6	1.67	48	52	2900	1.5	2.2	1.7	40
XBD6/1.67-(I)40×5	6	1.67	60	52	2900	1.88	2.2	1.7	40
XBD7.2/1.67-(I)40×6	6	1.67	72	52	2900	2.26	3	1.7	40
XBD8.7/1.67-(I)40×7	6	1.67	84	52	2900	2.64	3	1.7	40
XBD9.6/1.67-(I)40×8	6	1.67	96	52	2900	3.01	4	1.7	40
XBD10.8/1.67-(I)40×9	6	1.67	108	52	2900	3.39	4	1.7	40
XBD12/1.67-(I)40×10	6	1.67	120	52	2900	3.77	4	1.7	40
XBD13.2/1.67-(I)40×11	6	1.67	132	52	2900	4.15	5.5	1.7	40
XBD14.4/1.67-(I)40×12	6	1.67	144	52	2900	4.52	5.5	1.7	40
XBD3/33.3-(I)50×2	12	3.33	30	56	2900	1.75	2.2	1.8	50
XBD4.5/3.33-(I)50×3	12	3.33	45	56	2900	2.63	3	1.8	50
XBD6.0/3.33-(I)50×4	12	3.33	60	56	2900	3.6	4	1.8	50
XBD7.5/3.33-(I)50×5	12	3.33	75	56	2900	4.27	5.5	1.8	50
XBD9/3.33-(I)50×6	12	3.33	90	56	2900	5.25	5.5	1.8	50
XBD10/3.33-(I)50×7	12	3.33	105	56	2900	6.2	7.5	1.8	50
XBD12/3.33-(I)50×8	12	3.33	120	56	2900	7.0	7.5	1.8	50
XBD13.5/3.3-(I)50×9	12	3.33	135	56	2900	7.87	11	1.8	50
XBD15/3.33-(I)50×10	12	3.33	150	56	2900	8.75	11	1.8	50
XBD3/5-(I)50×2	18	5	30	62	2900	2.37	3	1.8	50
XBD4.5/5-(I)50×3	18	5	45	62	2900	3.56	4	1.8	50
XBD6/5-(I)50×4	18	5	60	62	2900	4.75	5.35	1.8	50
XBD7.5/5-(I)50×5	18	5	75	62	2900	5.93	7.5	1.8	50
XBD9/5-(I)50×6	18	5	90	62	2900	7.12	7.5	1.8	50
XBD10.5/5-(I)50×7	18	5	105.5	62	2900	8.30	11	1.8	50
XBD12/5-(I)50×8	18	5	120	62	2900	9.49	11	1.8	50
XBD13.5/5-(I)50×9	18	5	135	62	2900	10.68	11	1.8	50
XBD15/5-(I)50×10	18	5	150	62	2900	11.87	15	1.8	50
XBD2.4/10-(I)80×2	36	10	24	68	2900	3.46	4	4	80
XBD3.6/10-(I)80×3	36	10	36	68	2900	5.19	5.5	4	80
XBD4.8/10-(I)80×4	36	10	48	68	2900	6.92	7.5	4	80
XBD6/10-(I)80×5	36	10	60	68	2900	8.67	11	4	80
XBD7.2/10-(I)80×6	36	10	72	68	2900	10.39	11	4	80
XBD8.4/10-(I)80×7	36	10	84	68	2900	12.12	15	4	80
XBD9.6/10-(I)80×8	36	10	96	68	2900	13.85	15	4	80
XBD10.8/10-(I)80×9	36	10	108	68	2900	15.59	18.5	4	80
XBD12/10-(I)80×10	36	10	120	68	2900	17.31	18.5	4	80
XBD2.8/15-(I)80×2	54	15	28	70	2900	5.88	7.5	4	80
XBD4.2/15-(I)80×3	54	15	42	70	2900	8.82	11	4	80
XBD5.6/15-(I)80×4	54	15	56	70	2900	11.76	15	4	80
XBD7/15-(I)80×5	54	15	70	70	2900	14.7	18.5	4	80
XBD8.4/15-(I)80×6	54	15	84	70	2900	17.64	18.5	4	80
XBD9.8/15-(I)80×7	54	15	98	70	2900	20.58	22	4	80
XBD11.2/15-(I)80×8	54	15	112	70	2900	23.54	30	4	80
XBD12.6/15-(I)80×9	54	15	126	70	2900	26.49	30	4	80
XBD14/15-(I)80×10	54	15	140	70	2900	29.43	37	4	80
XBD2.8/20-(I)100×2	72	20	28	73	2900	7.53	11	4.5	100
XBD4.2/20-(I)100×3	72	20	42	73	2900	10.29	15	4.5	100
XBD5.6/20-(I)100×4	72	20	56	73	2900	15.05	18.5	4.5	100
XBD7/20-(I)100×5	72	20	70	73	2900	18.81	22	4.5	100
XBD8.4/20-(I)100×6	72	20	84	73	2900	22.57	30	4.5	100
XBD9.8/20-(I)100×7	72	20	98	73	2900	26.34	30	4.5	100
XBD11.2/20-(I)100×8	72	20	112	73	2900	30.1	37	4.5	100
XBD12.6/20-(I)100×9	72	20	125	73	2900	33.9	37	4.5	100
XBD14/20-(I)100×10	72	20	140	73	2900	37.6	45	4.5	100
XBD4.2/25-(I)125×2	90	25	42	73	2900	14.1	18.5	4.3	125
XBD6.3/25-(I)125×3	90	25	63	73	2900	21.2	30	4.3	125
XBD8.4/25-(I)125×4	90	25	84	73	2900	28.2	37	4.3	125
XBD10.5/25-(I)125×5	90	25	108	73	2900	35.3	45	4.3	125
XBD12.6/25-(I)125×6	90	25	126	73	2900	40.3	55	4.3	125
XBD14.7/25-(I)125×7	90	25	147	73	2900	40.4	55	4.3	125
XBD16.8/25-(I)125×8	90	25	168	73	2900	56.4	75	4.3	125
XBD18.9/25-(I)125×9	90	25	189	73	2900	63.5	75	4.3	125
XBD21/25-(I)125×10	90	25	210	73	2900	70.6	90	4.3	125
XBD3.8/30-(I)125×2	108	30	38	74	2900	15.1	18.5	4.6	125
XBD5.7/30-(I)125×3	108	30	57	74	2900	22.7	30	4.6	125
XBD7.6/30-(I)125×4	108	30	76	74	2900	30.2	37	4.6	125
XBD9.5/30-(I)125×5	108	30	95	74	2900	37.8	45	4.6	125
XBD11.4/60-(I)125×6	108	30	114	74	2900	45.3	55	4.6	125
XBD13.3/30-(I)125×7	108	30	133	74	2900	52.9	55	4.6	125
XBD15.2/30-(I)125×8	108	30	152	74	2900	60.5	75	4.6	125
XBD17.1/30-(I)125×9	108	30	171	74	2900	68.0	75	4.6	125
XBD19/30-(I)125×10	108	30	160	74	2900	75.6	90	4.6	125
XBD4.3/35-(I)150×2	126	35	43	72	2900	20.5	30	4.4	150
XBD6.5/35-(I)150×3	126	35	65	72	2900	30.7	37	4.4	150
XBD8.7/35-(I)150×4	126	35	87	72	2900	40.9	45	4.4	150
XBD10.9/35-(I)150×5	126	35	109	72	2900	51.2	75	4.4	150
XBD13.0/35-(I)150×6	126	35	130	72	2900	61.4	75	4.4	150
XBD15.2/35-(I)150×7	126	35	152	72	2900	71.6	90	4.4	150
XBD17.4/35-(I)150×8	126,	35	174	72	2900	81.9	90	4.4	150
XBD19.6/35-(I)150×9	126	35	196	72	2900	92.1	110	4.4	150
XBD21.8/35-(I)150×10	126	35	218	72	2900	102.4	132	4.4	150
XBD4.1/40-(I)150×2	144	40	42	76	2900	21.2	30	4.4	150
XBD6.2/40-(I)150×3	144	40	62	76	2900	32.0	37	4.4	150
XBD8.6/40-(I)150×4	144	40	86	76	2900	42.7	55	4.4	150
XBD10.4/40-(I)150×5	144	40	104	76	2900	53.4	75	4.4	150
XBD12.4/40-(I)150×6	144	40	124	76	2900	64.0	75	4.4	150
XBD14.5/40-(I)150×7	144	40	145	76	2900	74.7	90	4.4	150
XBD16.6/40-(I)150×8	144	40	166	76	2900	85.4	110	4.4	150
XBD18.7/40-(I)150×9	144	40	187	76	2900	96.0	110	4.4	150
XBD20.7/40-(I)150×10	144	40	207	76	2900	107.1	132	4.4	150
XBD4/45-(I)150×2	162	45	40	78	2900	22.6	30	4.5	150
XBD6/45-(I)150×3	162	45	60	78	2900	34.0	37	4.5	150
XBD8/45-(I)150×4	162	45	80	78	2900	45.3	55	4.5	150
XBD10/45-(I)150×5	162	45	100	78	2900	56.6	75	4.5	150
XBD12/45-(I)150×6	162	45	120	78	2900	67.9	75	4.5	150
XBD14/45-(I)150×7	162	45	140	78	2900	79.2	90	4.5	150
XBD16/45-(I)150×8	162	45	160	78	2900	90.6	110	4.5	150
XBD18/45-(I)150×9	162	45	180	78	2900	101.9	110	4.5	150
XBD20/45-(I)150×10	162	45	200	78	2900	113.2	132	4.5	150

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
